Dunkelfeldmikroskop OPTIKA UHD-2 Set

Komplettsystem für Dunkelfeldmikroskopie - UHD-2 Set

Das UHD-2 Set ist unser Dunkelfeld-Komplettsystem mit LED-Technologie und einer Tucsen-Kamera die UHD (Ultra High Definition, 3840x2160 Pixels) Auflösung liefert. Es bietet Vitalblut-Beobachtung durch die Okulare sowie Live-View und Aufnahmemöglichkeit von Bildern und Videos durch die integrierte Kamera. Es ist die empfohlene Wahl für Anwender, die Wert an der höchsten Bildqualität in dieser Preisklasse legen.

Die mitgelieferte Kamera hat drei Ausgänge: einen HDMI-Ausgang für die direkte Verbindung an einen Monitor (empfohlene Betriebsart), einen USB-Ausgang für die optionale Nutzung mit einem Windows- oder macOS-Rechner und einen Ethernet-Ausgang für Spezialanwendungen, wo der Zugriff über ein lokales Netzwerk (LAN) erfolgt. Im HDMI-Modus erzielen Sie die höchste Bildrate . Bilder und Videos werden in diesem Modus auf dem mitgelieferten und von der Kamera leicht abnehmbaren USB-Speicherstick aufgenommen und können nachher zum Computer übertragen werden oder aber auch von der Kamera an den Monitor direkt wiedergegeben werden – die Kamera besitzt nämlich eine Bildgaleriefunktion mit Wiedergabemöglichkeit von Bildern/Videos!

Der im Set inkludierte Mikroskopkamera-Adapter hat einen Fokussierring eingebaut. Durch den Abgleich am Fokussierring wird das Bild durch die Okulare und am Bildschirm gleichzeitig scharf dargestellt und es ist daher keine lästige Neujustierung notwendig. Bei preisgünstigeren Adapter ohne Fokussierring wäre dieser Abgleich nicht möglich.

Set-Inhalt:

• Dunkelfeldmikroskop OPTIKA B-510DK
• Mikroskopkamera TUCSEN 4K PRO
• Mikroskopkamera-Adapter OPTIKA M620.3 (1x)

Im Folgenden finden Sie die detailliertere Beschreibung des Mikroskops und der Kamera.

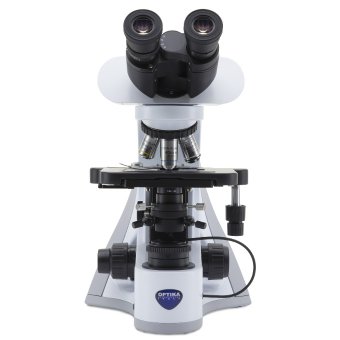

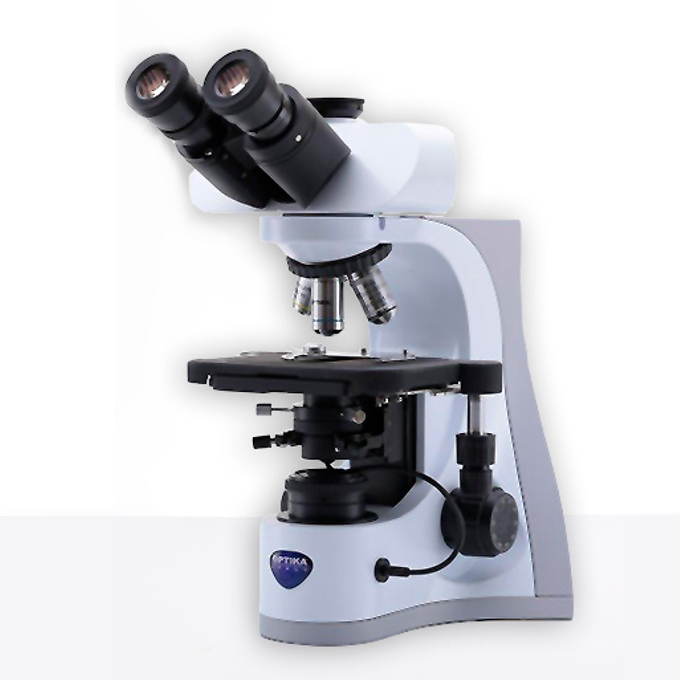

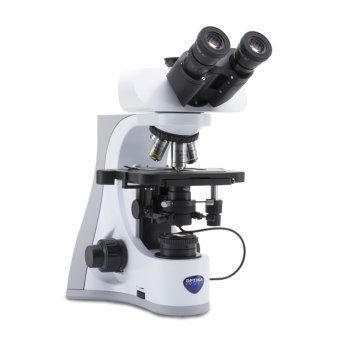

Dunkelfeldmikroskop OPTIKA B-510DK

Das Dunkelfeldmikroskop OPTIKA B-510DK gehört zur OPTIKA 500-Serie; diese Produktserie umfasst Modelle mit ausgezeichneten Leistungen, die für den Laborbetrieb entwickelt wurden. Es ist hochmodern (Dunkelfeldkondensor mit LED-Technologie), robust (Druckgussrahmen), ergonomisch und für die Vitalblutuntersuchung konzipiert. Es kann per Adapter (nicht im Lieferumfang) auch mit herstellerfremden Mikroskop- und SLR-Kameras kombiniert werden.

Mikroskopkopf-Bauart

Trinokular, 360°-drehbar, 30°-geneigt.

Okulare

PL 10X/22

Objektive

• IOS Planachromat 4X, A.N. 0.10, W.D. 17,3 mm
• IOS Planachromat 10X, A.N. 0.25, W.D. 10 mm
• IOS Planachromat 40X, A.N. 0.65, W.D. 0,54 mm

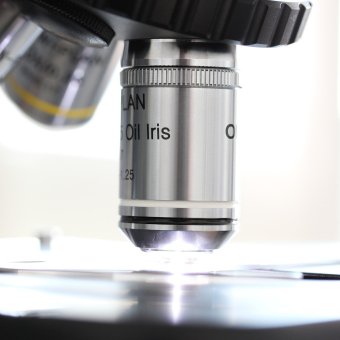

• IOS Planachromat 100x mit Irisblende, A.N. 0.36-1.25, W.D. 0,18 mm, für Ölimmersionsöl

Objektivrevolver

5-fach, kugelgelagert.

Objekttisch

Zweischichtig, Größe: 233x147 mm, Verschiebungsbereich: 78x54 mm (X-Y), mit Objektträgerhalterungen, skaliert, 0.1 mm Genauigkeit.

Fokussierung

Grob- und Feintrieb, koaxial angeordnet, Feintriebauflösung 0.002 mm

Kondensor

• Ölimmersionskondensor für Dunkelfeld N.A. 1.36 mit integrierter X-LED-Beleuchtung
• Kondensor für Hellfeld, Swing-out 0.2/0.9 N.A.

Beleuchtung

LED-Technologie, Farbtemperatur: 6.300K, LED-Lebensdauer: ca. 50.000 Stunden

Technische Spezifikationen

Im Tab "MEDIEN" finden Sie die technischen Spezifikationen des Herstellers.

Musteraufnahmen

Die folgende Aufnahme wurde mit dem UHD-2 Set in unserem Testraum aufgenommen (Gesamtvergrößerung: 400X)

Mikroskopkamera Tucsen 4K PRO

Das Modell Tucsen 4K PRO ist die richtige Wahl für Benutzer, die einerseits sehr hohe Ansprüche bzgl. Bildqualität haben und anderseits flexibel bezüglich Systemkompatibilität sein wollen. Eine gute Bildqualität ist durch den eingebauten SONY IMX334(C) CMOS-Farbbildsensor garantiert, der Aufnahmen in Auflösung von 3840 x 2160 ermöglicht. In Sachen Kompatibilität kann diese Mikroskopkamera sowohl mit als auch ohne PC betrieben werden und zwar in folgenden Betriebsarten genutzt werden: HDMI (ohne PC) oder USB (mit Windows PC) oder Ethernet (mit Windows PC).

Die wichtigsten Funktionen der Kamera finden Sie unten - es sind nicht alle für die Dunkelfeldanwendung relevant, allerdings nutzen viele unserer Kunden zeitweise auch den mitgelieferten Hellfeldkondensor für weitere Anwendungsfelder. Bitte beachten Sie, dass Funktionen, die mit (*) gekennzeichnet sind, nur unter Nutzung der mitgelieferten Windows Software verfügbar sind - und nicht im reinen HDMI-Modus.

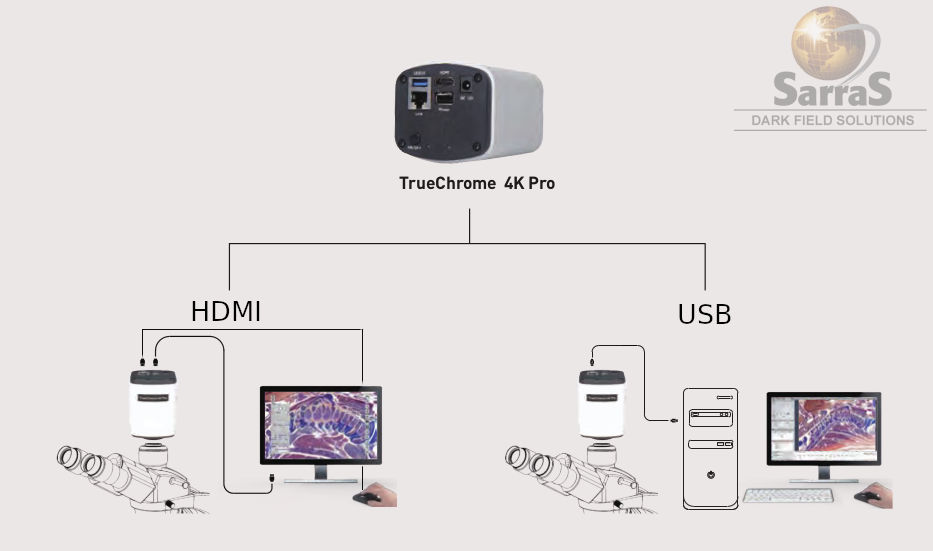

Multi-Signalausgang: Die Kamera kann entweder direkt an einen HDMI-Monitor (über den HDMI-Anschluss, ohne PC dazwischen) oder alternativ an einen PC (über den USB-Anschluss) angeschlossen werden. In beiden Modi bietet die Kamera hohe Bildwiederholungsraten, um mikroskopische Bewegungen zu verfolgen und aufzunehmen. Die Kamera kann aber auch im Mischbetrieb benutzt werden, indem Sie am PC arbeiten und das Bild zusätzlich über den HDMI-Ausgang zu einem zweiten HDMI-Monitor übertragen.



Built-in Mouse Control (HDMI-Betriebsart): die mitgelieferte Maus wird an den USB-Anschluss der Kamera angeschlossen. Mit der Maus können Sie dann das On-Screen-Display Menü bedienen und mit seiner Hilfe Bilder und Videos aufnehmen und alle Kameraeinstellungen vornehmen - ganz ohne PC und Software-Installationen!

Video-Recording auf USB-Speicherstick (HDMI-Betriebsart): Videos/Bilder können in 4K-Qualität direkt auf den abnehmbare USB-Speicherstick aufgenommen werden.

Built-In Player: (HDMI-Betriebsart): Bereits aufgenommene Bilder und Videos sind auf der SD-Karte der Kamera gespeichert. Sie können diese durchblättern und von der Kamera am Monitor abspielen lassen – ganz ohne PC!

Flexible Belichtungszeiten: Neben der Auto-Belichtung können Sie die Belichtungszeit (Exposure) und die Verstärkung (Gain) auch manuell je nach Anwendungsfall einstellen. Die Belichtungszeit kann bis zu 1 sec fast stufenlos (Abstufung: 1 ms) eingestellt werden. Für die Dunkelfeldanwendung empfehlen wir die manuelle Belichtung.

Zoomen – Spiegeln - Vergleichen - Einfrieren: Sie können mit Hilfe der Software ins Bild ein- und auszoomen und das Bild horizontal/vertikal spiegeln. Weiters können Sie den Bildschirm in zwei Hälften vertikal teilen: die linke Bildhälfte zeigt das Live-Bild und die rechte Hälfte eine bestehende Aufnahme aus Ihrer Bildgalerie um Präparatsvergleiche vorzuführen. Weiters können Sie das Live-Bild einfrieren und dann wieder für den Betrachter freigeben.

Zeitraffer*: Es können Intervallaufnahmen programmiert werden, wobei der Zeitabstand zwischen den Aufnahmen und deren maximale Anzahl parametrierbar ist. Damit können z.B. Zerfallsprozesse von Erythrozyten über die Zeit dokumentiert werden.

ROI - Flexibler Weißabgleich: Besonders wichtig, wenn Sie das Mikroskop auch im Hellfeldmodus betreiben möchten. Sie können zwischen den automatischen und den manuellen Weißabgleich wählen. Zusätzlich können Sie einen automatischen Weißabgleich mit Bezug auf einer wählbaren Bildregion (ROI - region of interest) aktivieren. In der ROI Weißabgleich-Betriebsart umrahmen Sie einen rechteckigen Bereich auf dem Bild (Rechteck verschiebbar und Größe anpassbar mit der Maus). Die Software übernimmt dann nur diesen Bereich als Referenz für weiß.

Auto-Stitch*: Mehrere zum Teil überlappende Bilder können von der Software auf Knopfdruck zu einem Gesamtbild zusammengefasst werden. Das Musterbild unten haben wir aus fünf Teilaufnahmen vollautomatisch erzeugen lassen; die einzelnen Bildern hatten bei der Aufnahme eine Überlappung von ca. 10-20% untereinander.

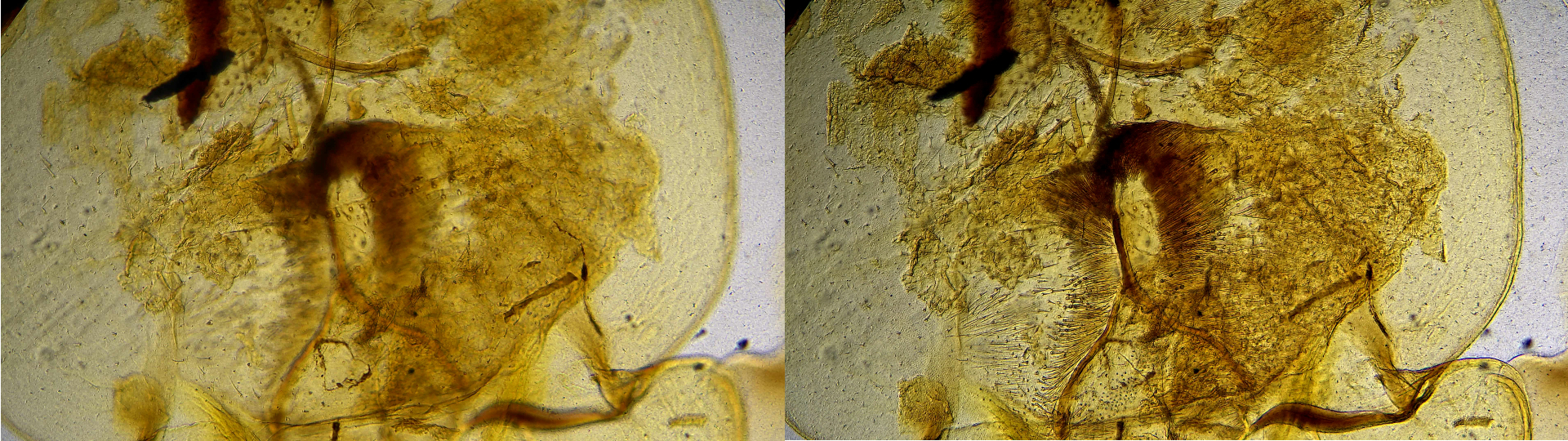

Erweiterte Schärfentiefe* (EDF - Extended Depth of Field): Manchmal ist es nicht möglich den vollständigen Bereich scharf aufzunehmen, da die Schärfentiefe von der Optik begrenzt ist. Nach der Aufnahme von mehreren Bildern mit verschiedenen Fokuseinstellungen durch den Benutzer, erzeugt die Software mittels Stacking ein überlagertes Bild, das von jedem Einzelbild nur die scharfen Bereichen übernimmt. Das Musterbild unten/rechts haben wir aus vier Teilaufnahmen automatisch erzeugen lassen. Die Teilaufnahmen enthielten nur teilweise scharfe Bereiche wie z.B. im linken Teilbild zu sehen ist.



Im Beispiel unten konnte mit Hilfe der EDOF Funktion der Großteil des Insektes scharf dargestellt werden.

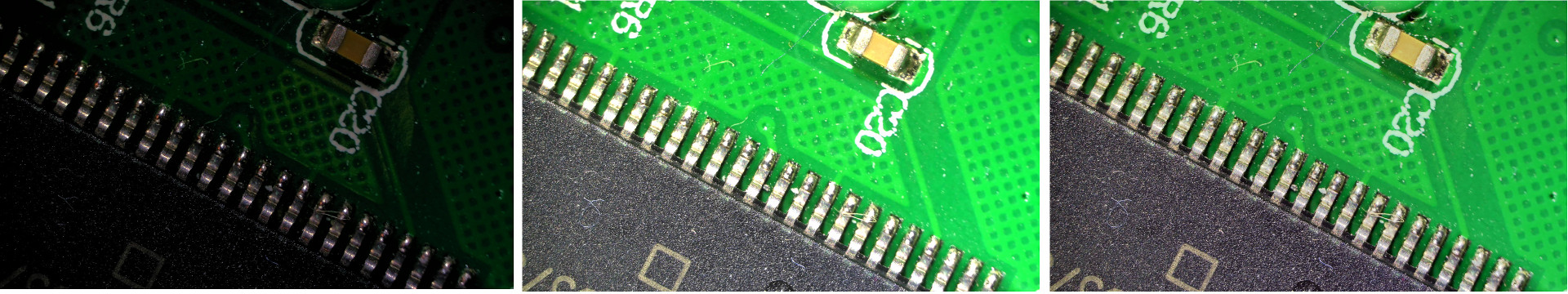

HDR - High Dynamic Range*: Diese Funktion verschmilzt eine Sequenz von unterschiedlich belichteten Bildern zu einem Bild mit höherem Dynamikbereich. Im Beispiel unten haben wir aus zwei Aufnahmen mit jeweils Unter- bzw Überbelichtung ein neues Bild mit idealer Belichtung für jeden Bildbereich erzeugt.



Messungen: Die Kamerasoftware kann nach erfolgten Benutzerkalibrierung auch Messungen durchführen.

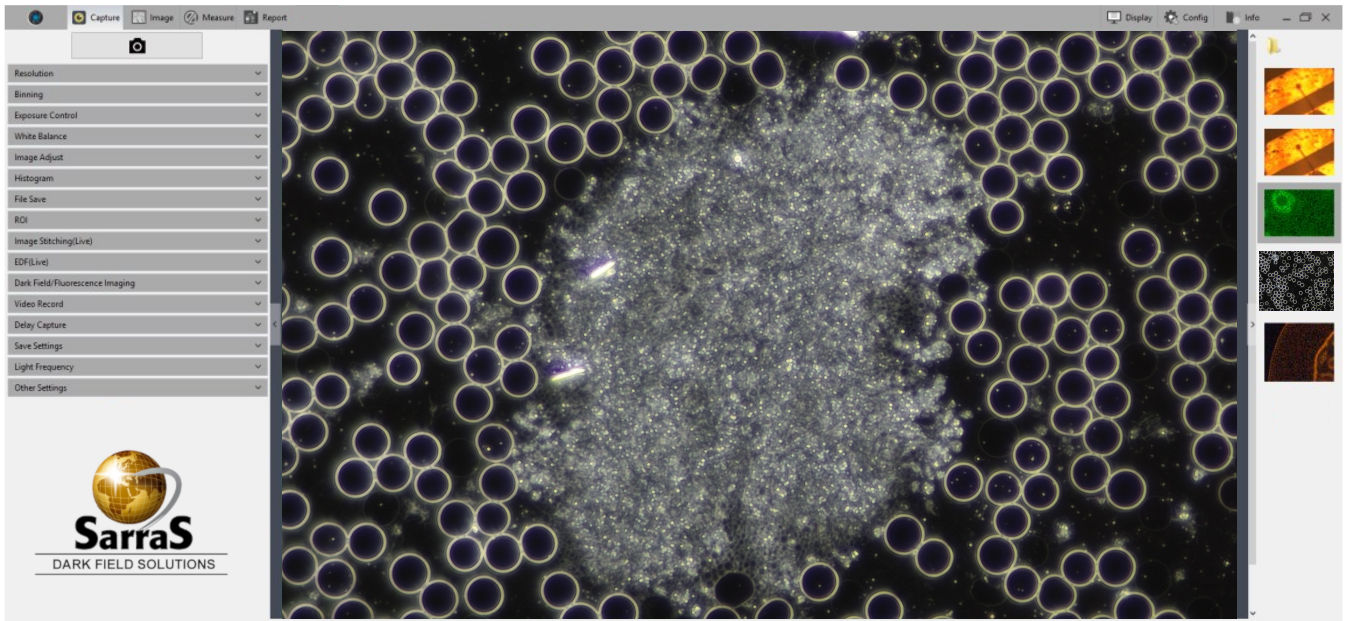

Benutzeroberfläche

Die mehrsprachige Oberfläche der mitgelieferten Software bietet die Steuerungsmöglichkeiten der Kameraparameter (Belichtung, Verstärkung etc), die Aufnahmesteuerung, Möglichkeiten zur Bildkorrektur (Weißabgleich, Farbtöne etc.) sowie den Zugriff auf die erweiterten Funktionen (Messung, erweiterte Schärfentiefe, Auto-Stitch etc.)

Technische Daten (Kamera)

• Sensor: Sony IMX334(C), Größe: 1/1,8"
• Auflösung Bildaufnahme: 3840×2160
• Bildwiederholungsfrequenz bei 3840x2160 (HDMI,USB): 30,20 fps
• Belichtungszeit (sec): 0.004 - 1
• Weißabgleich: manuell, automatisch, automatisch mit Selektion eines Referenzbereichs (Region Of Interest)
• Sprachunterstützung ImageView Windows Software: deutsch, englisch, französisch, italienisch, spanisch
• Spezialfunktionen ImageView: Zusammenfügen von Aufnahmen (auto-stitch), Erweiterte Schärfentiefe, HDR, Segmentierung, Zeitraffer, Messungen

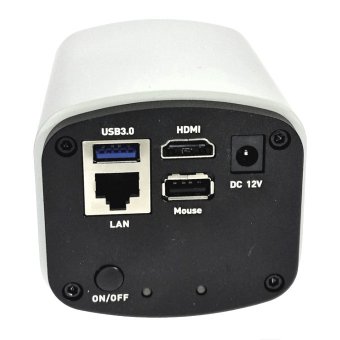

• Ausgänge: HDMI, USB, Ethernet
• Kompatibilität: Windows 10 (32/64 Bit), macOS
• Anschluss: C-Mount
• Gewicht (ohne Verpackung in Gramm): 470
• Abmessungen (cm): 8,5 x 7,8 x 6,5
• Technisches Datenblatt (PDF): Download unter Tab "Medien"

Lieferumfang (Kamera)

• Mikroskopkamera
• Software Mosaic für Windows
• HDMI-Kabel
• USB-Kabel
• Netzteil 12V/1A
• USB-Maus
• USB-Speicherstick 4GB
• Bedienungsanleitung der Kamera (deutsch): Download unter Tab "Medien"
• Bedienungsanleitung der Windows Software (englisch)

Herstellergarantie (Kamera)

• 18 Monate ab Kaufdatum (EU)
